一、設備概述：

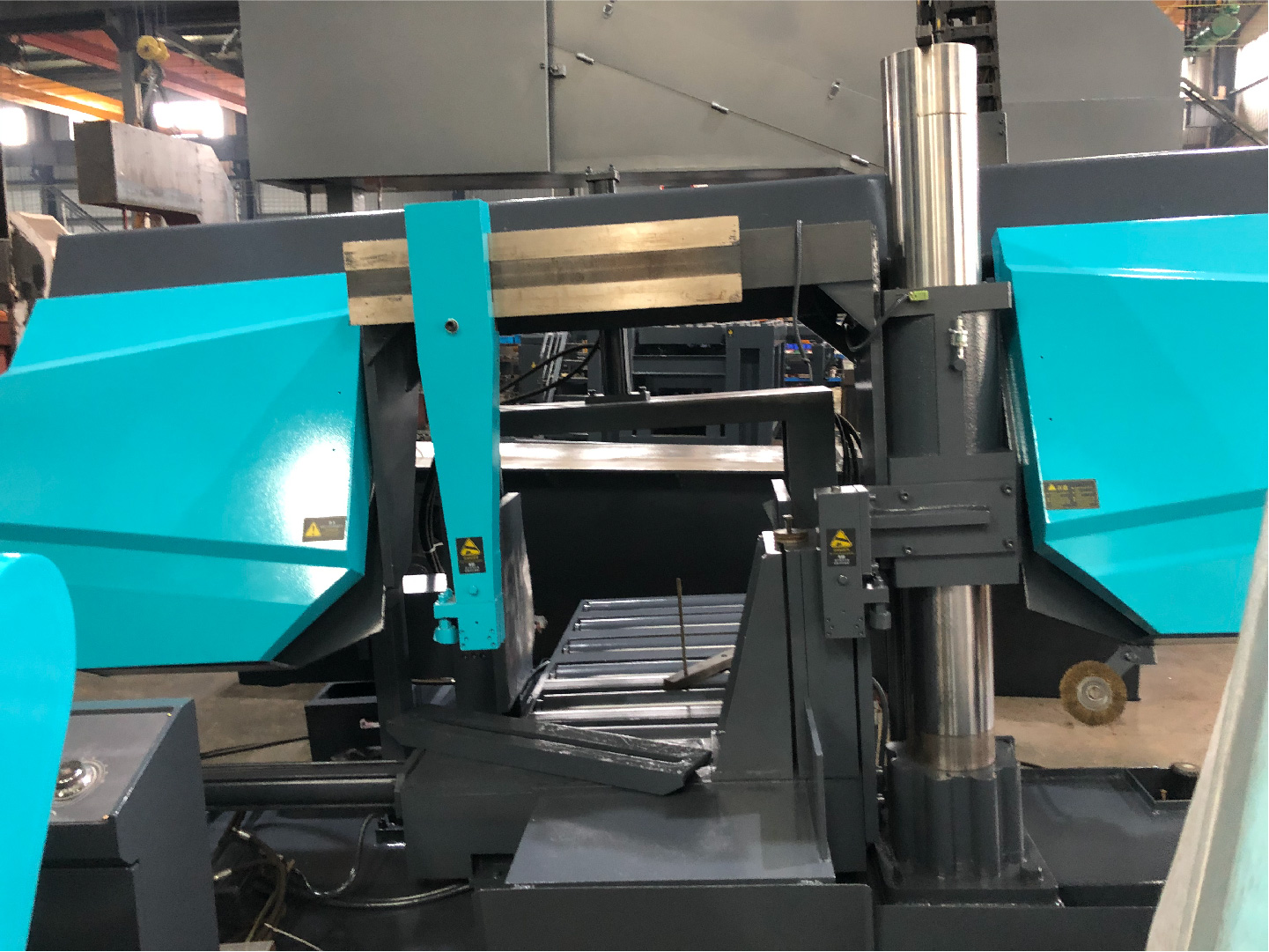

      GB4265/80龍門式帶鋸床是我公司的產品。本機集國內外同類產品之精華、結構合理、技術性能穩定、操作方便，主要用于大型鋼鐵集團、石油管道、水電機械、重型鍛造、模具鋼板等大型鋼錠的鋸切加工，具有鋸口窄、省料、節能、鋸削精度高，生產效率高等優點，可代替昂貴的進口設備，本機型產品已出口德國、香港，成為國內外客商的首 選產品。本機床用于切割高度≤650mm，寬度≤800mm的大型鋼胚、鍛件等各類金屬材料。

2、設備用途:主要用于鋸切各種大、中直徑、橫斷面的槽鋼、鑄鋼錠和鍛鋼件以及各種軸類、管件等。

3、鋸切材料：槽鋼、工字鋼。

二、工況環境要求（公用介質條件）

1、供電系統

       ·  電源電壓： 電壓380V  AC

       ·  電壓波動范圍： -10%～+15%

       ·  頻率及波動范圍：50Hz±1Hz

2、 水源條件

·供水壓力：0.3~0.5MPa

三、機床的主要特征：

1、 機床通過機械、電氣、液壓的配合，具有自動夾緊、自動進刀、切割完畢鋸架自動快速上升（即退刀）的功能。

2、 主要運動件——鋸架的上升與下降運動導向，采用高精度的臺灣上銀直線導軌導向，柱子為包鋼雙柱雙油缸，龍門式運動精度高、穩定且耐磨性好。

3、 設備采用滾筒式送料，通過液壓油缸夾緊工件帶動材料在滾筒上的前進后退；

4、 切削刀具、采用進口的、薄片的雙金屬帶鋸條，切口窄，耗材少，所需動力小，是大、中型企、事業單位切割鋼胚、模具鋼胚料的一種具有顯著節材又節能的高 效切割設備。

5、 機床的進給速度，在給定的范圍內，可進行無級調整。

6、 本機床另外配有一套電動滾筒送料架（2米），便于較長鋸切材料完成鋸切，料架穩定、牢固。

7、 在出料一側配置一個1米的出料滾筒料架。方便成品長料鋸切出來的時候不直接落地，砸傷工件。

8、 選配料架：根據客戶實際產品的需要，可增加電動滾筒料架的數量或者長度。

四、機床的主要技術參數：

1、Max鋸削范圍（寬×高）          800×650    mm

   2、帶鋸條規格（長×寬×厚）        54×1.6     mm

  3、鋸切速度                       25/42/65   M/min

   4、進給速度                      無級調速

   5、主電動機功率                  7.5 KW

   6、液壓電動機功率                1.5 KW

   7、冷卻電動機功率                90  W

   8、液壓油箱容量                  150  L

   9、冷卻水箱容量                  80  L

   10、工作臺承載能力               10  t

   11、送料架規格                800 mm x1500mm

   11、送料架承載能力               8  t

   12、主機（長×寬×高）        2950×2150×2300  mm
