ATC數控立車
ATC立式數控車床–VTL10/VTL12/ VTL16
沈陽巨浪所研發的ATC立式數控車床，是在吸收了國內外同類機床先進技術的基礎上，集我公司多年生產立式車床的經驗，滿足市場需求而設計。該系列機床具有高剛性、高精度、高 效率、高性價比等特性，是汽車、軍工及其它各類機械行業加工大型零件的首 選。

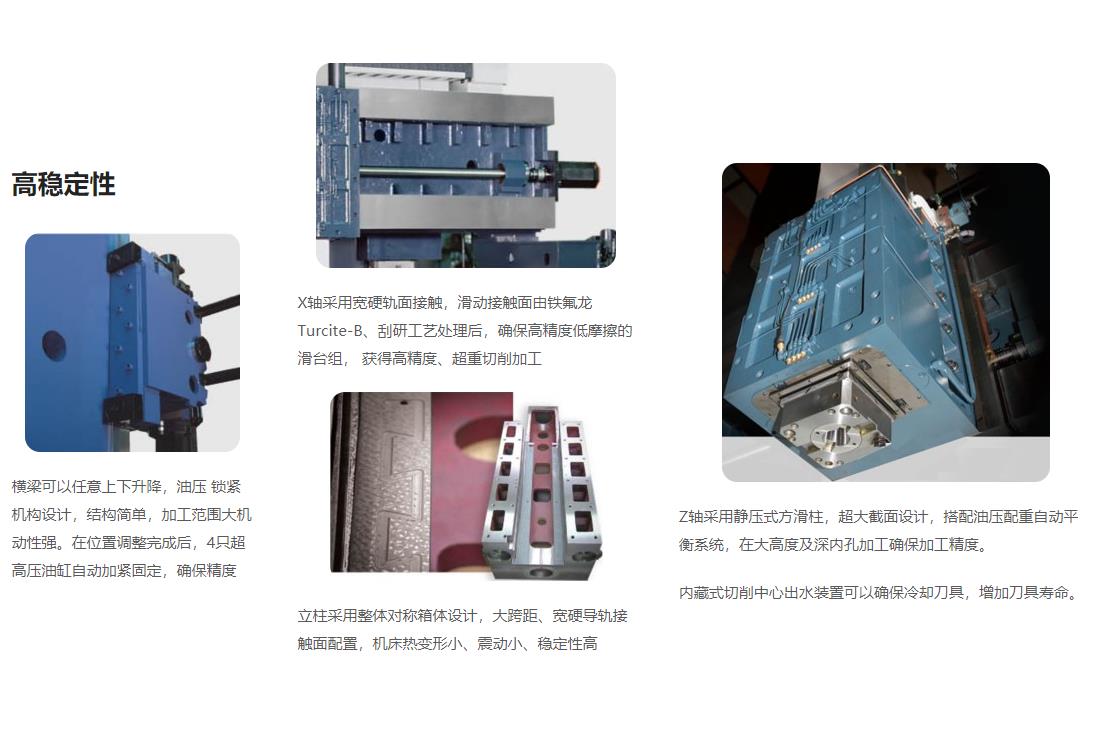

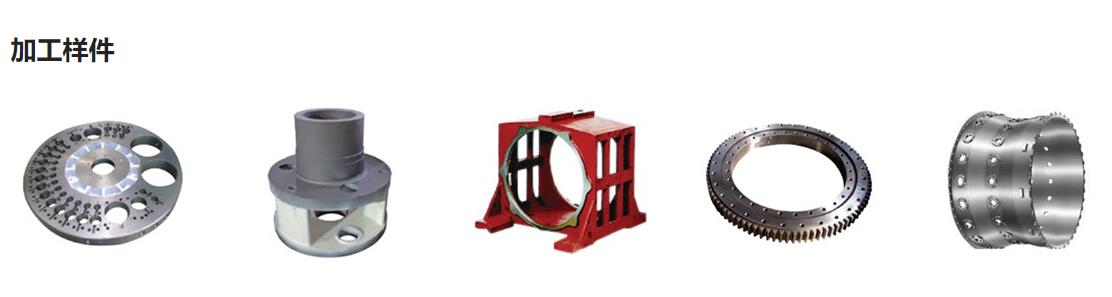

1）加工大、薄、重，不規則形狀產品，易于上下料
2）因工件自重，所以工件與夾具能確保密合，工件裝卸時間短且穩定
3）沒有臥車夾持時的自重慣性，導致真園度差的問題
4）多功能設置、便捷操作,min的投資成本
技術參數
| 項目 | 機械標準規格 | 單位 | VTL10A | VTL10ATC | VTL10ATC+C | VTL12A | VTL12ATC | VTL12ATC+C | VTL16A | VTL16ATC | VTL16ATC+C | |
| 機械能力 容量 | 盤面直徑 | mm | 1000 | 1000 | 1000 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 | |
| max旋轉直徑 | mm | 1350 | 1350 | 1350 | 1600 | 1600 | 1600 | 2000 | 2000 | 2000 | ||
| max切削直徑 | mm | 1100 | 1100 | 1100 | 1400 | 1400 | 1400 | 1800 | 1800 | 1800 | ||
| max切削高度 | mm | 700 | 700 | 700 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||
| max加工物重量 | kg | 4000 | 4000 | 4000 | 5000 | 5000 | 5000 | 8000 | 8000 | 8000 | ||
| 移動量 | X軸行程（左右） | mm | -400+720 | -100+720(+400換刀） | -600+835 | -100+875(+400換刀） | -600+1025 | -100+1125(+400換刀） | ||||
| Z軸行程（上下） | mm | 800 | 800 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | ||
| 橫梁上下行程 | mm | 750 | 750 | 750 | 750 | 750 | 750 | |||||
| 主軸 | 主軸轉速 | 低速檔 | rpm | 1-160 | 1-160 | 1-160 | 1-108 | 1-108 | 1-108 | 1-62 | 1-62 | 1-62 |
| 高速檔 | rpm | 160-600 | 160-600 | 160-600 | 108-350 | 108-350 | 108-350 | 62-250 | 62-250 | 62?250 | ||

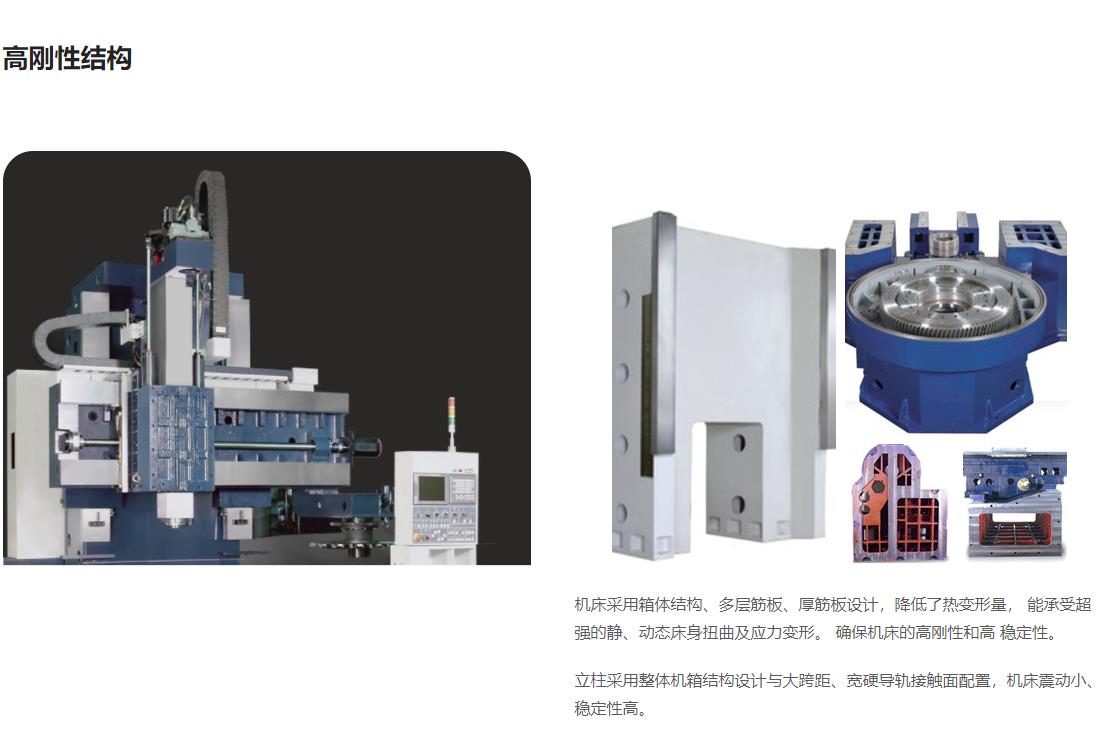

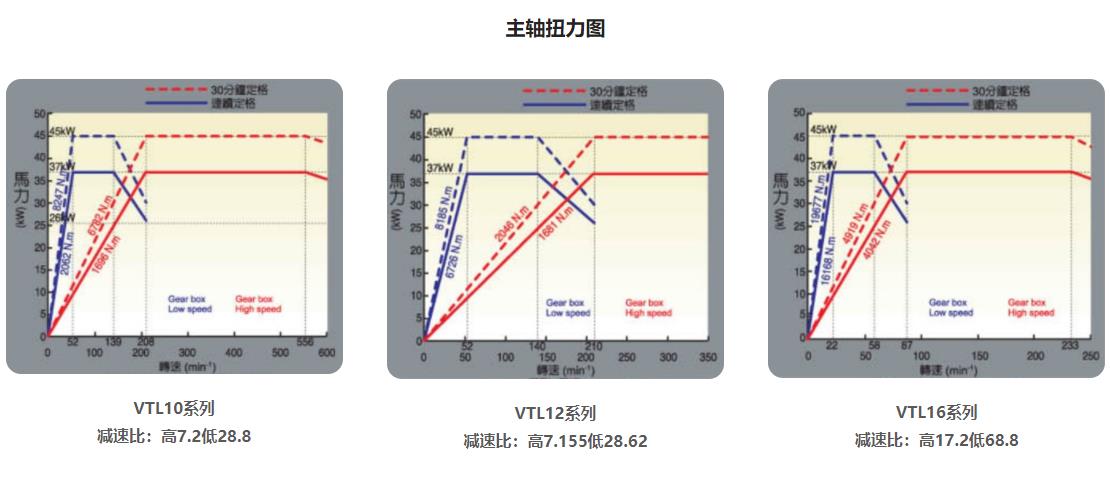

| 主軸max扭力 | Nm | 8247 | 8247 | 8247 | 8185 | 8185 | 8185 | 19677 | 19677 | 19677 | ||

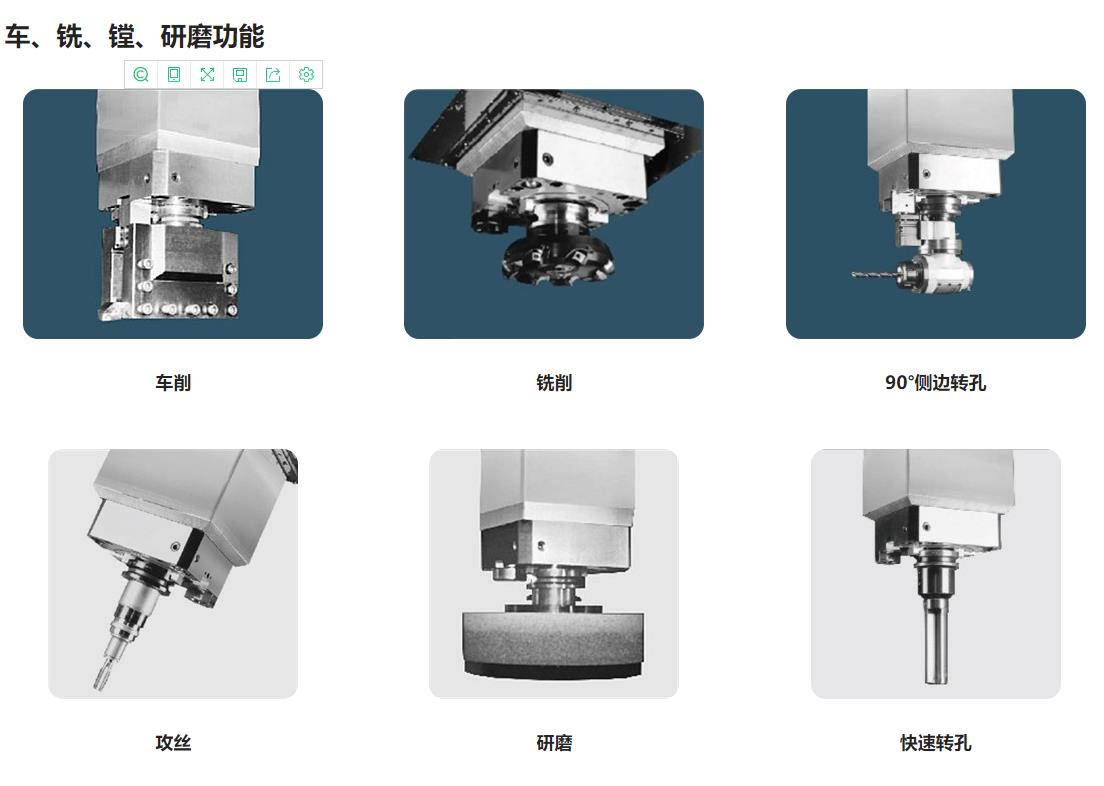

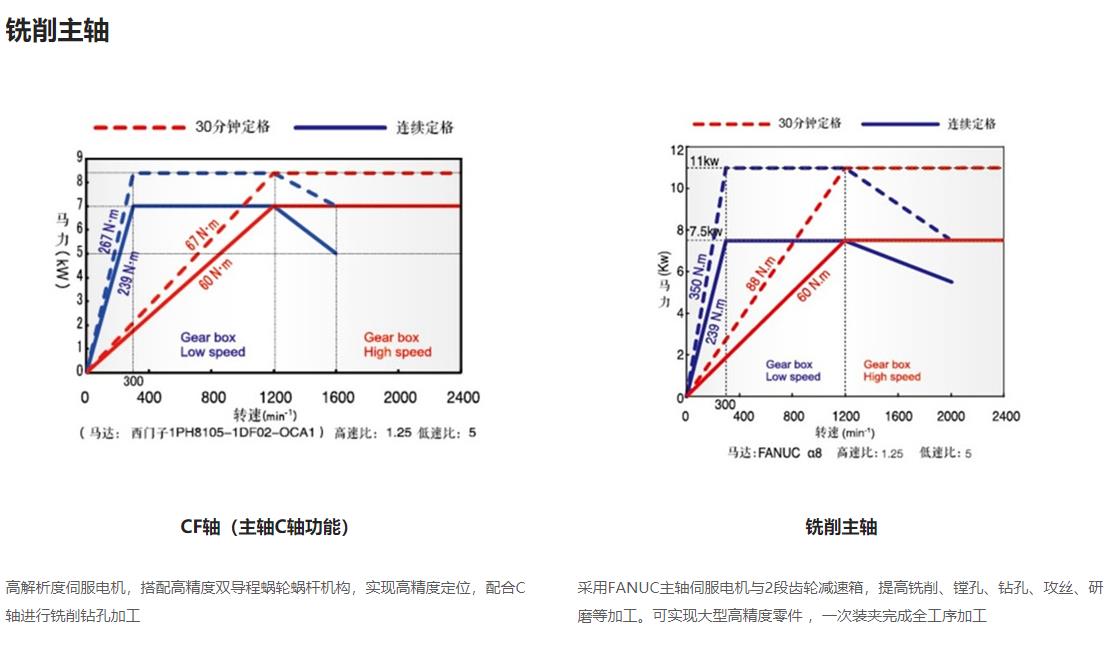

| 2#銑削主軸轉速 | 低速檔 | rpm | 2-1200 | 2-1200 | 2-1200 | |||||||
| 高速檔 | rpm | 1200-2400 | 1200-2400 | 1200-2400 | ||||||||
| 進給速度 | X軸快速進給 | m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Z軸快速進給 | m/min | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 切削進給 | mm/min | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 手動進給 | m/min | 0-6 | 0-6 | 0-6 | 0-6 | 0-6 | 0-6 | 0-6 | 0-6 | 0-6 | ||

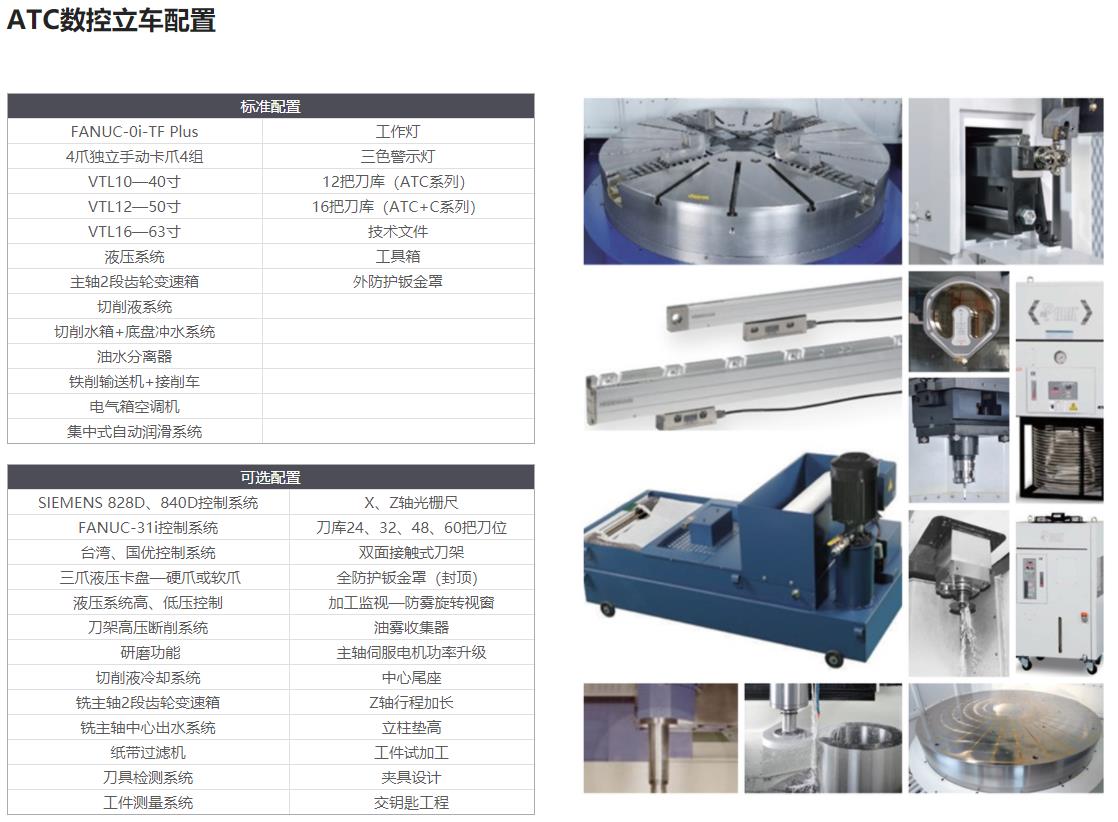

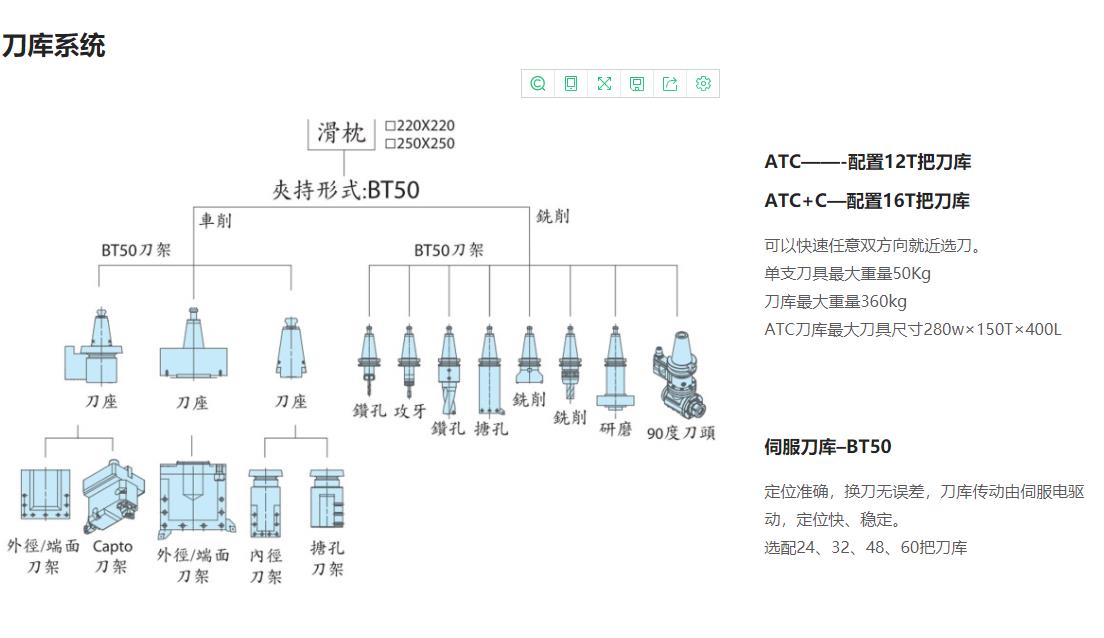

| 刀具自動 交換裝置 | 刀位數 | 立式5工位 | 12 | 16 | 立式5工位 | 12 | 16 | 立式5工位 | 12 | 16 | ||
| 刀柄型式 | 32×32（Φ63） | 7/24 taper BT50 | 32×32（Φ63） | 7/24 taper BT50 | 32×32（Φ63） | 7/24 taper BT50 | ||||||
| max刀具尺寸 | mm | 280W x150Tx400L | 280W x150Tx400L | 280W x150Tx400L | ||||||||
| max刀具重量 | kg | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| max刀庫載重 | kg | 360 | 360 | 360 | 360 | 360 | 360 | |||||
| 換刀時間（刀對刀） | Sec | 5 | 40 | 40 | 5 | 40 | 40 | 5 | 40 | 40 | ||

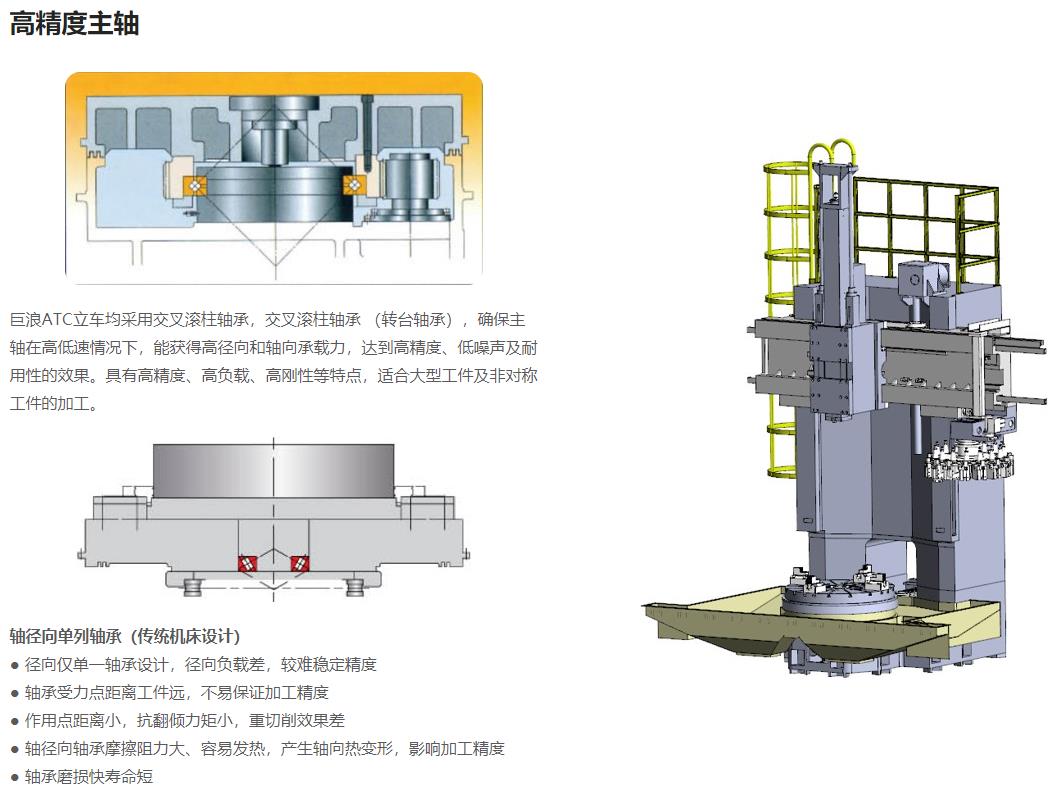

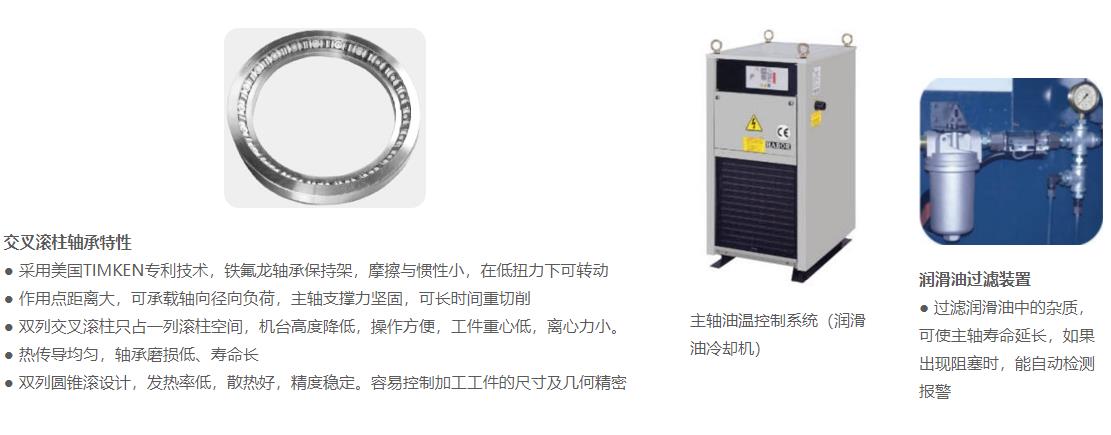

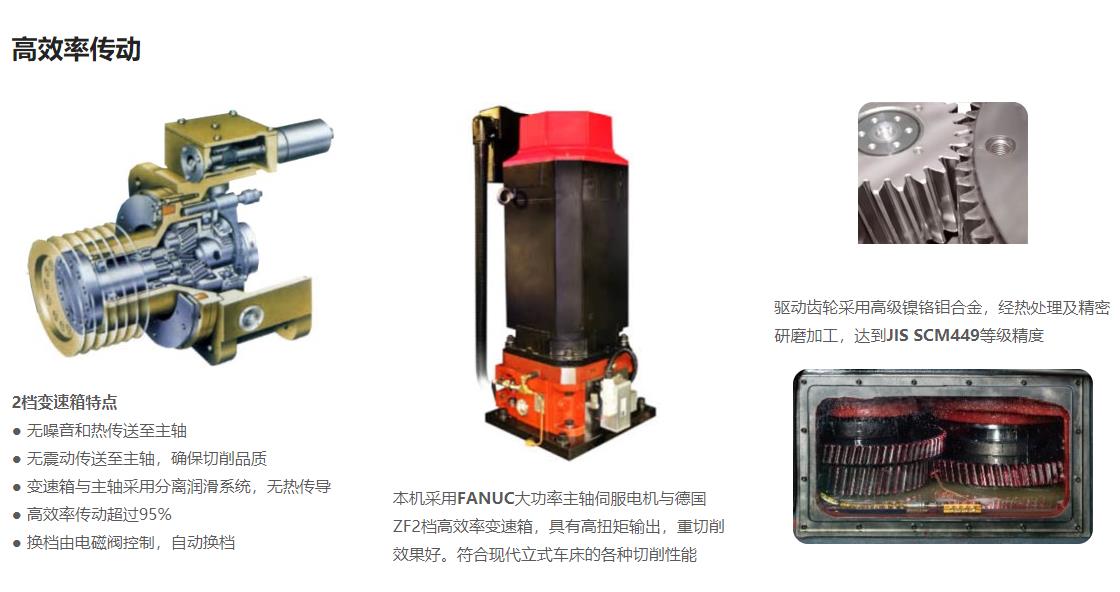

| 主軸馬達（FANUC） | 主軸馬達 | kw | 37/45(α40） | 37/45(α40） | 37/45(α40） | 37/45(α40） | 37/45(α40） | 37/45(α40） | 37/45(α40） | 37/45(α40） | 37/45(α40） | |
| #2銑削主軸馬達 | kw | 7.5/11(α8） | 7.5/11(α8） | 7.5/11(α8） | ||||||||
| X軸伺服馬達 | kw | 6(α40i） | 6(α40i） | 6(α40i） | 6(α40i） | 6(α40i） | 6(α40i） | 6(α40i） | 6(α40i） | 6(α40i） | ||
| Z軸伺服馬達 | kw | 6(α40iB） | 6(α40iB） | 6(α40iB） | 6(α40iB） | 6(α40iB） | 6(α40iB） | 6(α40iB） | 6(α40iB） | 6(α40iB） | ||
| CF軸伺服馬達 | kw | 6(α40i） | 6(α40i） | 6(α40i） | ||||||||
| 切削液泵用馬達 | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
| 選配： 主軸馬達（SIEMENS） | 主軸馬達 | kw | 37/51(1PH7167) | 37/51(1PH7167) | 37/51(1PH7167) | |||||||
| 2#銑削主軸馬達 | kw | 7/9.3(1PH7013） | 7/9.3(1PH7013） | 7/9.3(1PH7013） | ||||||||
| X軸軸伺服馬達 | kw | 7.7(1FK7105） | 7.7(1FK7105） | 7.7(1FK7105） | ||||||||
| Z軸伺服馬達 | kw | 7.7(1FK7105） | 7.7(1FK7105） | 7.7(1FK7105） | ||||||||
| CF軸伺服馬達 | kw | 7.7(1FK7105） | 7.7(1FK7105） | 7.7(1FK7105） | ||||||||
| 箱容量 | 油壓箱 | L | 60 | 60 | 60 | 130 | 130 | 130 | 130 | 130 | 130 | |
| 切削水箱 | L | 750 | 750 | 750 | 600 | 600 | 600 | 600 | 600 | 550 | ||
| 潤滑油箱 | L | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | ||
| 其他 | 電力規格 | 380V±10% 50HZ±1% 三相交流電 | ||||||||||
| 動力需求 | KVA | 65 | 65 | 65 | ||||||||
| 機床尺寸（長寬高） | mm | 4000×4800×4850 | 4600×5200×5400 | 4700×5500×5300 | ||||||||
| 機床重量（約） | Kg | 21000 | 21000 | 22000 | 23000 | 23000 | 24000 | 25000 | 25000 | 26000 | ||
| 機床精度 | mm | 定位精度：±0.007/500 重復定位精度±0.005 C 軸定位精度：±7.5″/360° 重復定位精度±5″ | ||||||||||
